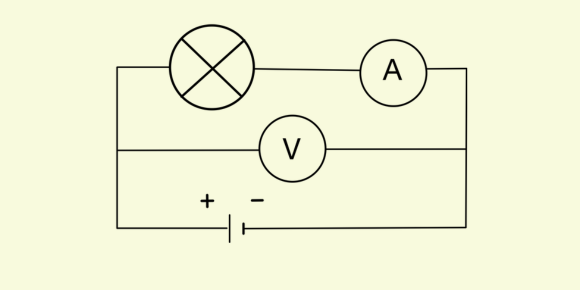

W tym zadaniu musisz powiedzieć, czy narysowany schemat jest poprawny. Jeśli nie jest, popraw go i narysuj na nowo.
Schemat nie został połączony poprawnie, ponieważ amperomierz powinien być wpięty do obwodu szeregowo, a woltomierz równolegle.
Woltomierz wpinamy do obwodu równolegle.
Amperomierz wpinamy do obwodu szeregowo.
