Wyznacz graficznie wypadkową sił oraz oblicz jej wartość.
Długości wektorów składowych: 2,5 cm
8 kN
Długość wektora wypadkowego: 4,5 cm
x [kN]
2,5 ∙ x = 4,5 ∙ 8 | : 2,5
x =
= 14,4 [kN]

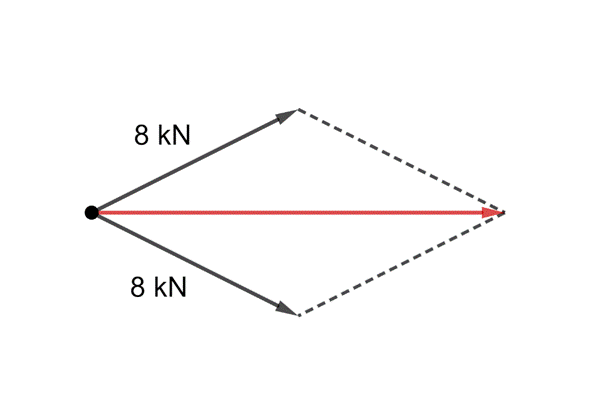

Wyznaczamy wypadkową zgodnie z regułą równoległoboku. Następnie mierzymy długości wektorów składowych i wypadkowego. Za pomocą proporcji wyznaczamy wartość wektora wypadkowego.
