Skonstruuj obraz strzałki w zwierciadle wypukłym, a następnie określ cechy powstałego obrazu.
Cechy powstałego obrazu: pozorny, prosty i pomniejszony.

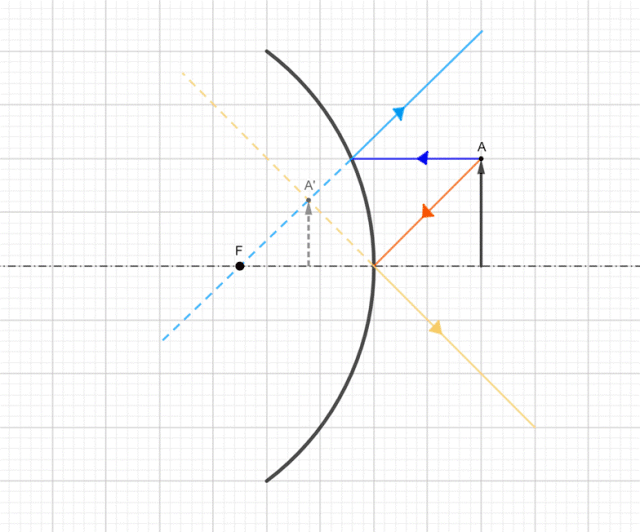

Aby wyznaczyć obraz strzałki, z jej wierzchołka (A) prowadzimy dwa promienie. Pierwszy biegnie równolegle do osi optycznej, a po odbiciu jego przedłużenie przechodzi przez ognisko. Drugi pada na wierzchołek zwierciadła na osi optycznej i odbija się pod tym samym kątem. Punkt przecięcia przedłużeń promieni odbitych wyznaczy wierzchołek obrazu (A’).
W zwierciadłach wypukłych powstają tylko i wyłącznie obrazy pozorne (powstają na przecięciach przedłużeń promieni odbitych), proste (czyli nieodwrócone) oraz pomniejszone.
