Skonstruuj kąt graniczny przy przejściu promienia świetlnego z diamentu do powietrza.
DANE:
vp = 300 000
vd = 125 000
b = 20 mm
SZUKANE:
a = ?
WZÓR:
npd =
npd =
npd =
| ∙ b
a = npd ∙ b
a =
∙ 20 mm = 8
mm

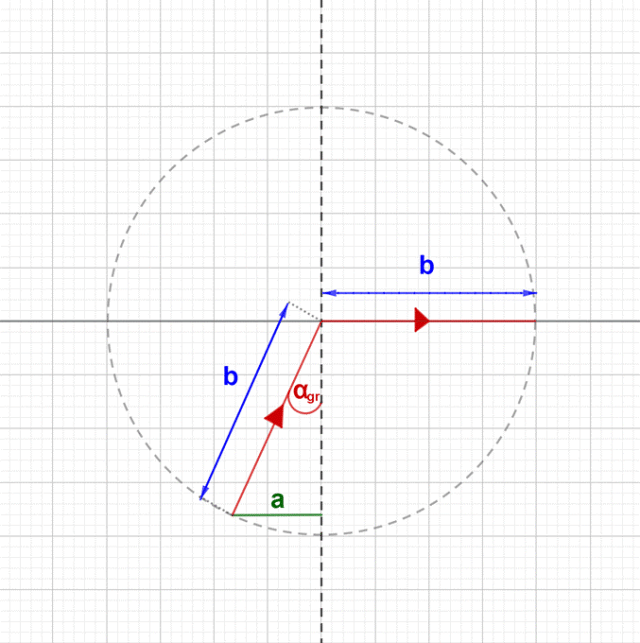

Wyznaczamy na rysunku okrąg o promieniu odpowiadającemu odcinkowi długości b (u nas b = 20 mm). Z informacji do zadania wiemy, że odcinek b to odległość między normalną (przerywana linia), a punktem wspólnym okręgu i promienia załamanego.
Współczynnik załamania światła dla powietrza względem diamentu (npd) jest stosunkiem prędkości światła w diamencie (vd) i prędkości w powietrzu (vp). Wiedząc, że jest to także stosunek długości a i b, wyznaczamy długość odcinka a.
Następnie na okręgu zaznaczamy odległość od normalnej (przerywana linia) do okręgu wynosząca długość a. Przez punkt wspólny przechodzi promień padający.
Korzystając z własności i tablic trygonometrycznych, wyznaczamy miarę kąta granicznego.
