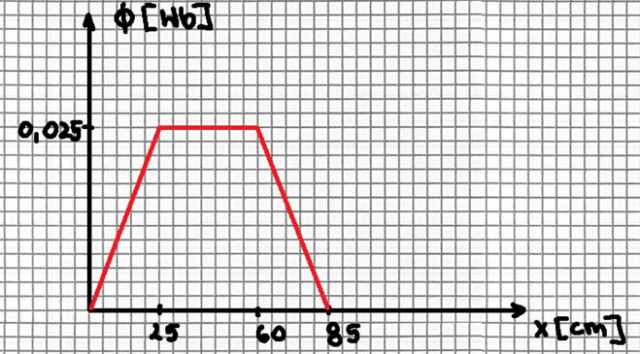

· Z osi na rysunku odczytujemy, jaka część wykresu znajduje się w obszarze pola magnetycznego i na tej podstawie liczymy strumień, w rysowaniu wykresu, pamiętamy, że jakiekolwiek zmiany zachodzić będą liniowo.

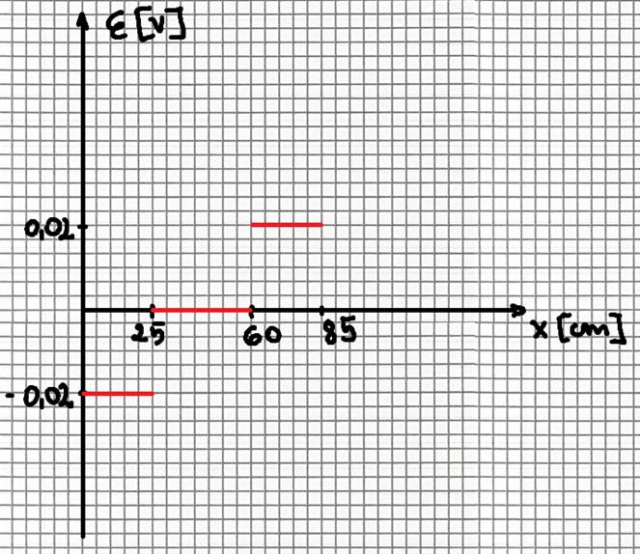

· Siłę elektromotoryczną liczymy z prawa Faradaya. Z poprzedniego punktu znamy punkty x i na mocy wzoru
możemy określić:
Następnie korzystamy z prawa indukcji elektromagnetycznej Faradaya:

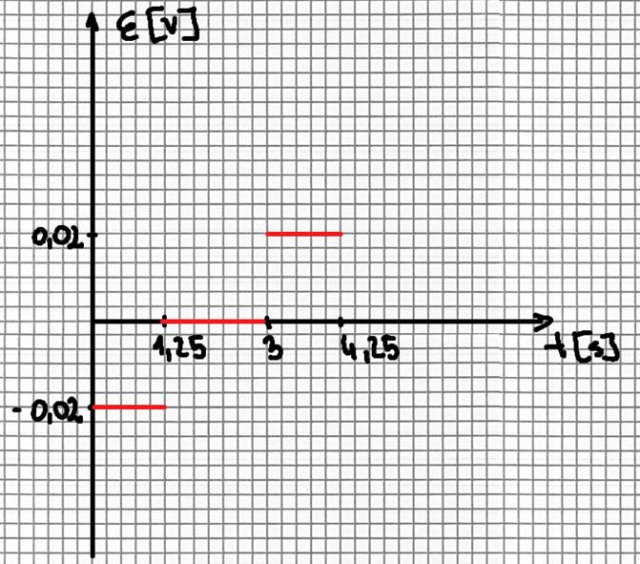

I na jego mocy otrzymujemy wartości, które dotyczą odpowiednich zmian czasu 1, 2, …, 8, które wyznaczają przedziały i zostaną naniesione na wykres:
· Za pomocą powyższych obliczeń rysujemy wykres z punktu 3
· Z osi na rysunku odczytujemy, jaka część wykresu znajduje się w obszarze pola magnetycznego i na tej podstawie liczymy strumień, w rysowaniu wykresu, pamiętamy, że jakiekolwiek zmiany zachodzić będą liniowo.
· Siłę elektromotoryczną liczymy z prawa Faradaya. Z poprzedniego punktu znamy punkty x i na mocy wzoru
możemy określić:
Następnie korzystamy z prawa indukcji elektromagnetycznej Faradaya:
I na jego mocy otrzymujemy wartości, które dotyczą odpowiednich zmian czasu 1, 2, …, 8, które wyznaczają przedziały i zostaną naniesione na wykres:
· Za pomocą powyższych obliczeń rysujemy wykres z punktu 3
