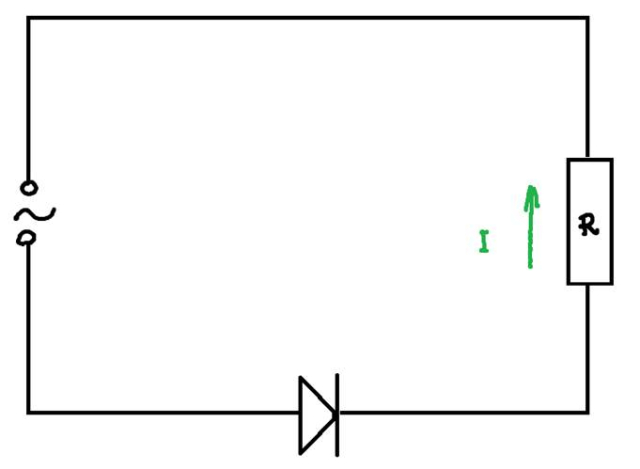

W tym zadaniu należy ustalić kierunek przepływu prądu przez opornik oraz określić jaki rodzaj prostowania zachodzi w układzie.
Prostowanie jednopołówkowe
Dioda blokuje przepływ prądu przez połowę okresu.
