W tym zadaniu należy stworzyć wykres zmian napięcia na oporniku, zależnego od czasu.

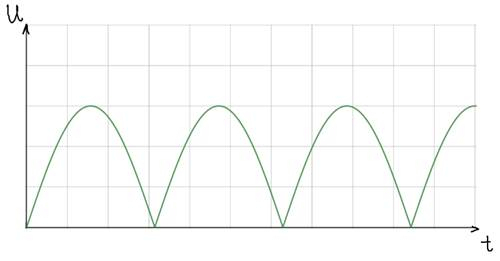

Rozwiązanie
Wyjaśnienie
Diody podłączone w ten sposób pozwalają na ciągły przepływ prądu w ten sposób, że przez opornik płynie on w jednym kierunku, dlatego sinusoida napięcia znajduje się ponad pionową osią.
