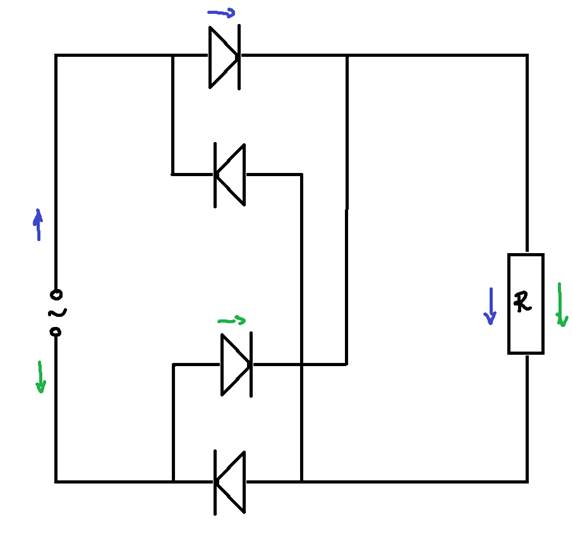

W tym zadaniu należy ustalić kierunek przepływu prądu przez opornik oraz określić jaki rodzaj prostowania zachodzi w układzie.
Prostowanie dwupołówkowe
Diody nie blokują przepływu prądu ze źródła w dwie strony, a przez opornik prąd płynie w jedną stronę.
