W tym zadaniu należy skonstruować obraz świecącej strzałki.
Cechy obrazu:
– powiększony
– odwrócony
– rzeczywisty

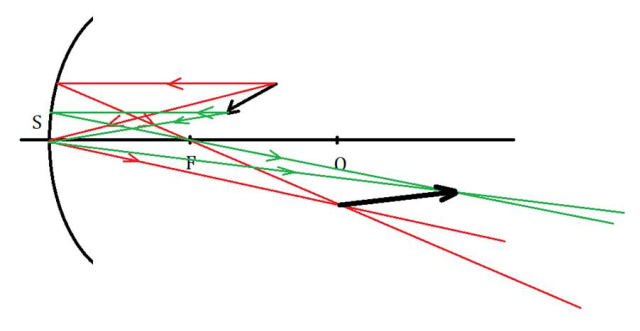

Konstruując obraz strzałki, opieraj się na promieniach charakterystycznych – z każdego końca strzałki poprowadź promień, który najpierw jest równoległy do osi optycznej, a po odbiciu od zwierciadła, przechodzi przez ognisko. Ponadto poprowadź promień, który odbija się pod takim samym kątem względem osi optycznej w centralnym punkcie zwierciadła. Miejsca przecięcia promieni, to punkty graniczne obrazu.
