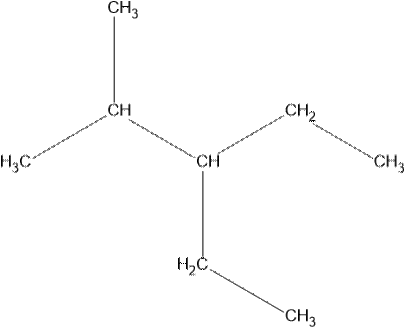

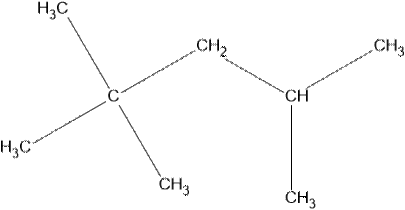

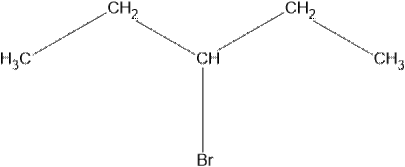

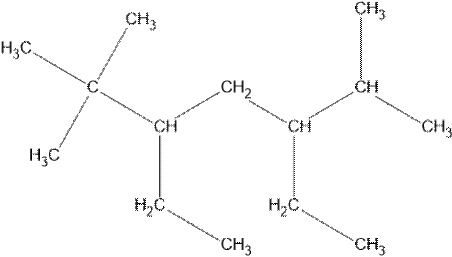

W tym zadaniu musisz narysować podane związki za pomocą wzorów półstrukturalnych.
Aby poprawnie narysować wzory, znając nazwy systematyczne, należy:
– W nazwie odszukać rdzeń i go narysować (sprawdzić liczbę atomów węgla!).
– Ustalić liczbę i rodzaj podstawników.
– Narysować podstawniki w odpowiednim położeniu.
– Uzupełnić wzór brakującymi atomami wodoru, pamiętając o wartościowości węgla (jest on IV-wartościowy) oraz wartościowości innych atomów.
Uwaga! Wzór szkieletowy a półstrukturalny różnią się od siebie. Wzór pólstrukturalny ma zaznaczone wszystkie atomy, ale nie ma wiązań między atomami wodoru a węgla/innymi atomami. Wzór szkieletowy przedstawia tylko szkielet węglowy, każdy koniec linii oznacza atom węgla wraz z odpowiednią liczbą atomów wodoru (w domyśle). Dorysowywane są tylko podstawniki inne niż węgiel i wodór.
