W tym zadaniu należy na podstawie odczytu siły elektromotorycznej dokonanej z wykresu, obliczyć opór wewnętrzny źródła.
– z wykresu
A = (0,15 A, 3,80 V)

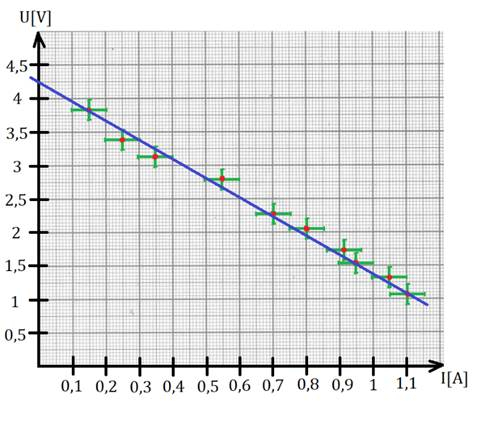

Przedłużając prostą z wykresu z podpunktu a) otrzymujemy przecięcie z pionową osią, które jak wiadomo ze wzoru funkcji:
Jest współczynnikiem wolnym, a więc siłą elektromotoryczną, stąd wiemy, że:
Teraz wystarczy obrać dowolny punkt z wykresu i z równania wyliczyć opór wewnętrzny ogniwa, np.
A = (0,15 A, 3,80 V)
Z równania tego otrzymujemy, że
