Należy obliczyć natężenie i napięcie prądu w poszczególnych sytuacjach między punktami A i B, gdy nie ma nic dołączone oraz gdy równolegle dołączymy opornik o określonej wartości.
Opór zastępczy czystego układu to 2R, zatem z prawa Ohma i z uwagi na szeregowe połączenie wynika, że pomiędzy punktami AB:

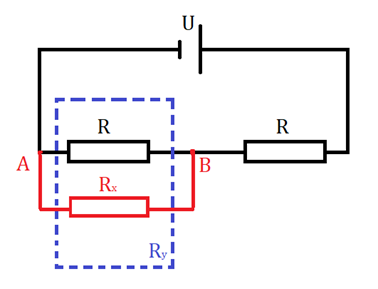

Dołączając rezystor w punktach A i B otrzymujemy układ wyglądający tak:
Opór cząstkowy y jest wynikiem równoległego połączenia dołączonego opornika x, a opór zastępczy układu jest natomiast wynikiem szeregowego połączenia oporu y z oporem R.
Natężenie pomiędzy punktami A i B wynosiło będzie zatem:
Napięcie na oporniku R wynosi:
Analizując schemat:
Opisany powyżej schemat dotyczący oporu dołączonego x należy powtórzyć dla trzech wartości tego oporu.
