W tym zadaniu należy obliczyć opory całkowite układu pomiędzy odpowiednimi punktami, tzn. w sytuacji, kiedy byśmy przyłożyli napięcie w wymienione punkty.
· Pomiędzy punktami A i B

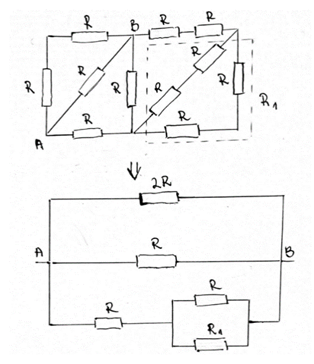

Należy możliwie uprościć schemat:
Gdzie
· Pomiędzy punktami B i C
Należy możliwie uprościć schemat:
· Pomiędzy punktami C i D
Należy możliwie uprościć schemat:
We wszystkich przypadkach korzystamy ze względu na połączenie kolejno szeregowe lub równoległe:
· Pomiędzy punktami A i B
Należy możliwie uprościć schemat:
Gdzie
W dalszych krokach korzystamy z algebraicznych zależności odpowiednio dla połączenia szeregowego i równoległego:
· Pomiędzy punktami B i C
Należy możliwie uprościć schemat:
W dalszych krokach korzystamy z algebraicznych zależności odpowiednio dla połączenia szeregowego i równoległego:
· Pomiędzy punktami C i D

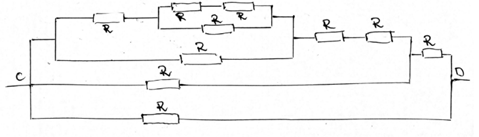

Należy możliwie uprościć schemat:
W dalszych krokach korzystamy z algebraicznych zależności odpowiednio dla połączenia szeregowego i równoległego:
