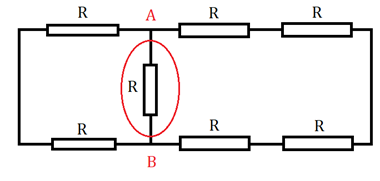

W tym zadaniu należy obliczyć opór zastępczy układu przedstawionego na schemacie.
Upraszczamy przedstawiony schemat:
1.
Po lewej i prawej stronie złącza AB uzyskujemy napięcie o tej samej wartości, a więc nie ma spadku napięcia, stąd wiemy, że między punktem A i B prąd nie popłynie, zatem możemy pominąć opornik znajdujący się na łączniku AB. Pominięcie oporu na gałęzi AB można również postulować proporcjonalnością lewej i prawej strony złącza.

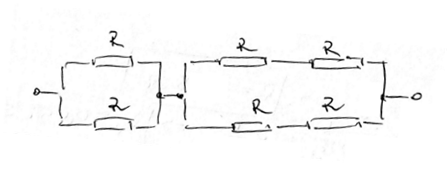

2.
3.
Cząstkowe opory w schemacie liczymy, stosując zależności odpowiednio dla połączenia szeregowego i równoległego:
I w taki sposób otrzymujemy kolejno:
Opór zastępczy to szeregowe połączenie oporników 1 i 2.
