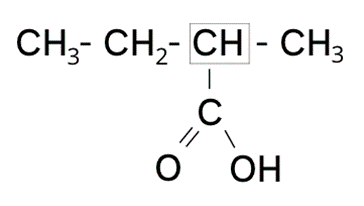

Zadanie jest błędne. Na ilustracji widnieje związek, którego drugi atom węgla tworzy pięć wiązań. Atom węgla może tworzyć tylko cztery wiązania. Prawidłowo wzór związku (prawdopodobnie) powinien wyglądać następująco:
Miejsce błędu z zostało zaznaczone kwadratem.
Odpowiedź:
1. CH3—C(CH3)2—COOH
2. CH3—CH(CH3)—CH2—COOH
3. CH3—CH2—CH2—CH2—COOH
Krok 1: Określ wzór sumaryczny związku z ilustracji: C5H10O2.
Krok 2: Zapisz szkielety węglowe – trzy-, cztero- i pięciowęglowy-. Dopisz grupy karboksylowe.
C—C—COOH
C—C—C—COOH
C—C—C—C—COOH
Krok 3: W łańcuchu trzy- i czterowęglowym dopisz podstawniki metylowe.
C—C(CH3)2—COOH
C—C(CH3)—C—COOH
C—C—C—C—COOH
Krok 4: Dopisz atomy wodoru tak, by każdy atom węgla tworzył cztery wiązania.
CH3—C(CH3)2—COOH (kwas 2,2-dimetylopropanowy)
CH3—CH(CH3)—CH2—COOH (kwas 3-metylobutanowy)
CH3—CH2—CH2—CH2—COOH (kwas pentanowy)
Grupy karboksylowe wyznaczają pierwszy atom węgla.
