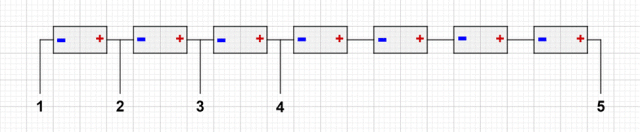

Sporządź schemat 7 ogniw połączonych szeregowo oraz zastanów się, jaka jest minimalna liczba przewodów.
Minimalna liczba przewodów wynosi 5.
Połączenia: 1–2: U = 1 ∙ 1,5 V = 1,5 V
Połączenia: 1–3: U = 2 ∙ 1,5 V = 3 V
Połączenia: 1–4: U = 3 ∙ 1,5 V = 4,5 V
Połączenia: 4–5: U = 4 ∙ 1,5 V = 6 V
Połączenia: 3–5: U = 5 ∙ 1,5 V = 7,5 V
Połączenia: 2–5: U = 6 ∙ 1,5 V = 9 V
Połączenia: 1–5: U = 7 ∙ 1,5 V = 10,5 V
Oczywiście między przewodami 4 i 5 jest możliwość utworzenia przewodów, ale nie stworzy nam to kolejnej wartości napięcia, więc tworzymy minimalną ilość przewodów, ustawiając ostatni z nich na ostatnim ogniwie.
