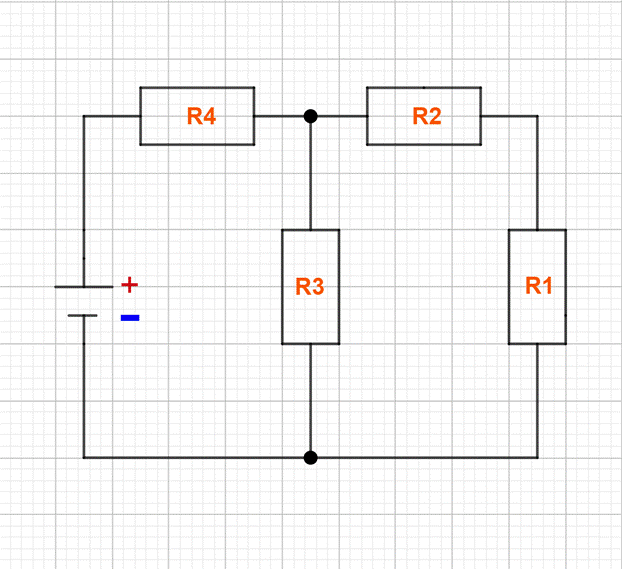

Oblicz opór zastępczy układu oporników.
DANE:
R1 = R2 = R3 = R4 = R = 1 M
SZUKANE:
Rz = ?
WZÓR:
R’ = R1 + R2 (połączenie szeregowe)
(połączenie równoległe)
Rz = R” + R4 =
(połączenie szeregowe)
Zauważ, że oporniki R1 i R2 są połączone szeregowe (ich opór zastępczy oznaczamy jako R’). Jest on z kolei połączony równolegle względem oporu R3 (ich opór zastępczy oznaczamy jako R”). Następnie opór zauważamy, że opór R” i R4 są połączone szeregowe (jest to opór zastępczy całego układu Rz).
