Narysuj schemat podłączenia sześciu diod przystosowanych do pracy pod napięciem 3 V do baterii 9 V.

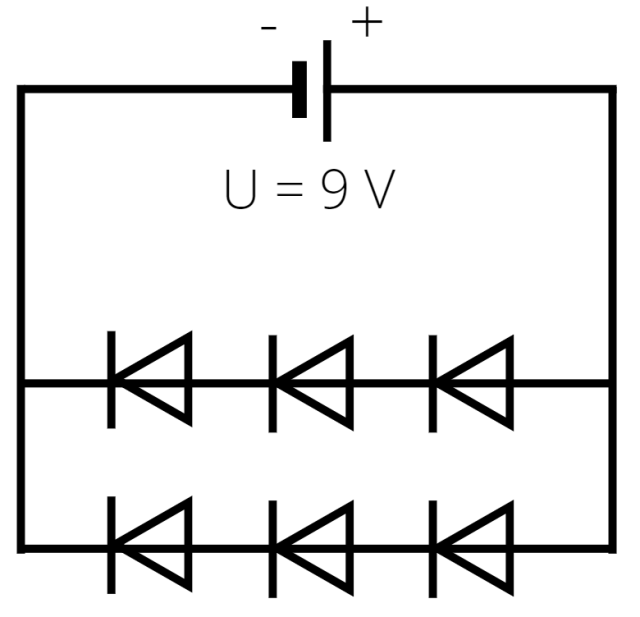

Rozwiązanie
Wyjaśnienie
W połączeniu równoległym napięcie na danej gałęzi jest takie samo jak napięcie źródła prądu. W połączeniu szeregowym napięcie całkowite na gałęzi jest równe sumie napięć na poszczególnych elementach obwodu.
