Zadanie
Wykorzystując dane zebrane w tabeli, wykonaj wykres zależności wydłużenia sprężyn od masy ciężarka dla połączenia szeregowego i równoległego, wiedząc, że niepewność pomiarowa masy to ∆m = 10 g, a niepewność pomiarowa wydłużenia wynosi ∆x = 2.
Rozwiązanie
Wyjaśnienie

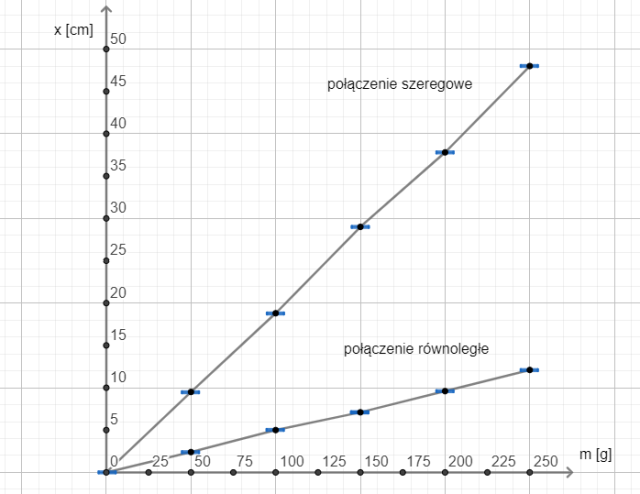

Zaznacz na wykresie podane punkty, a od każdego z nich odsuń się w lewo/prawo oraz w górę/dół o wartość niepewności pomiarowej (wokół każdego punktu powstanie wąski prostokąt). Zwróć uwagę, w przypadku połączenia równoległego wydłużenia sprężyn są jednakowe (nie sumują się), a w przypadku połączenia szeregowego – wydłużenie jest sumą wydłużeń każdej ze sprężyn, więc wartości na wykresie będą większe.
