Dane zebrane w tabelce:
| Stan 1 | Stan 2 | Stan 3 | Stan 4 |
| p1 | p2 = p1 | p3 = 4p1 | p4 = 2p1 |
| V1 | V2 = 2V1 | V3 = 2V1 | V4 = 4V1 |
| T1 | T2 = 2T1 | T3 = 8T1 | T4 = 8T1 |
Wykres zależności objętości od temperatury:
Wykres zależności ciśnienia od temperatury:
Skorzystaj z danych wyznaczonych w podpunkcie b).

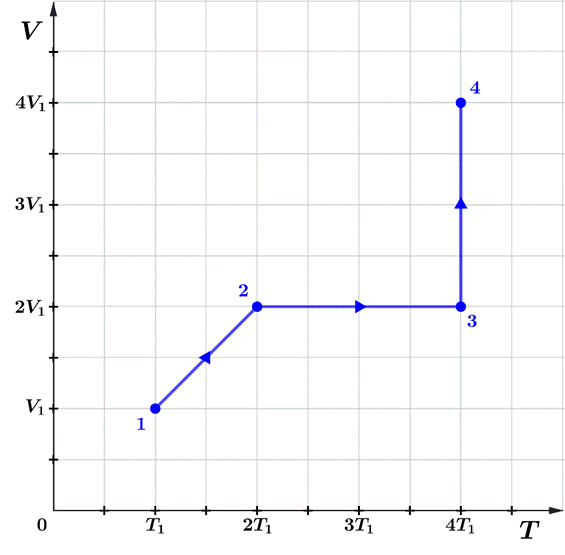

Wykres zależności objętości od temperatury:
Zaznacz w układzie punkty odpowiadające poszczególnym stanom gazu. Zauważ, że w przypadku przemiany izobarycznej 1 → 2 mamy do czynienia z funkcją liniową rosnącą, ponieważ
. Natomiast podczas przemiany 2 → 3, która jest izochoryczna objętość jest stała, więc mamy do czynienia z funkcją liniową stałą
. W przypadku przemiany izotermicznej 3 → 4 mamy do czynienia z prostą
.

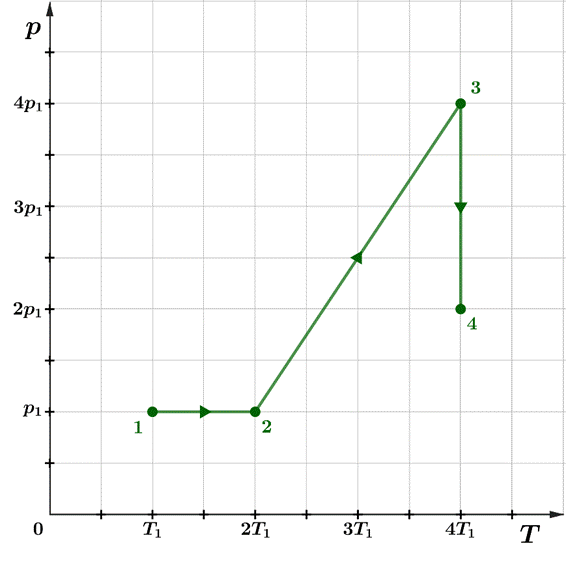

Wykres zależności ciśnienia od temperatury:
Zaznacz w układzie punkty odpowiadające poszczególnym stanom gazu. Zauważ, że w przypadku przemiany izobarycznej 1 → 2 mamy do czynienia z funkcją liniową stałą
. Natomiast podczas przemiany 2 → 3, która jest izochoryczna objętość jest stała, więc mamy do czynienia z funkcją liniową rosnącą, ponieważ
. W przypadku przemiany izotermicznej 3 → 4 mamy do czynienia z prostą
.
