Dane zebrane w tabelce:
| Stan 1 | Stan 2 | Stan 3 |
| p1 | p2 = 0,5p1 | p3 = 2p1 |
| V1 | V2 = 2V1 | V3 = 2V1 |
| T1 | T2 = T1 | T3 = 4T1 |

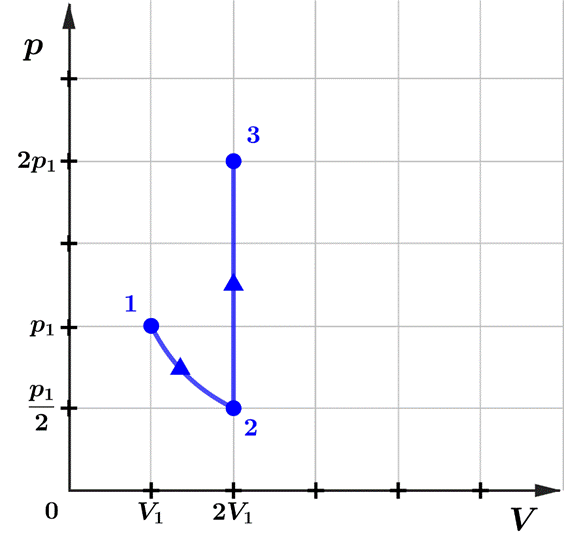

Wykres zależności ciśnienia od objętości:

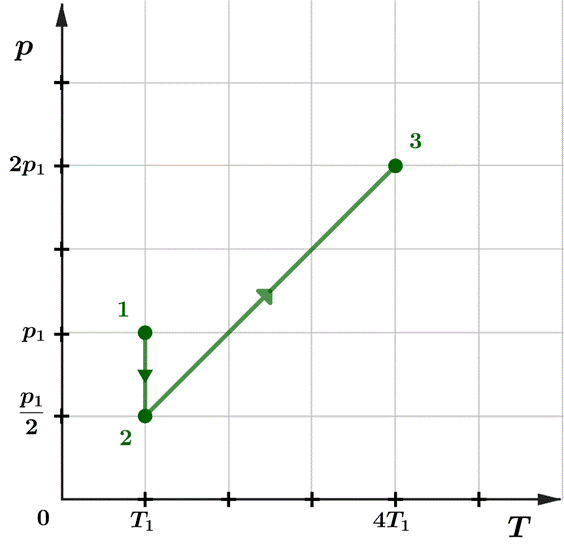

Wykres zależności ciśnienia od temperatury:
Skorzystaj z danych wyznaczonych w podpunkcie b).
Wykres zależności ciśnienia od objętości:
Zaznacz w układzie punkty odpowiadające poszczególnym stanom gazu. Zauważ, że w przypadku przemiany izotermicznej 1 → 2 mamy do czynienia z funkcją wymierną, ponieważ
. Natomiast podczas przemiany 2 → 3, która jest izochoryczna objętość jest stała, więc mamy do czynienia z prostą
.
Wykres zależności ciśnienia od temperatury:
Zaznacz w układzie punkty odpowiadające poszczególnym stanom gazu. Zauważ, że w przypadku przemiany izotermicznej 1 → 2 mamy do czynienia z prostą
, ponieważ temperatura jest stała. Natomiast w przypadku przemiany 2 → 3, która jest izochoryczna mamy do czynienia z funkcją liniową, ponieważ
.
