Dane zebrane w tabeli
| Stan 1 | Stan 2 | Stan 3 | Stan 4 |
| p1 | p2 = 2p1 | p3 = 2p1 | p4 = p1 |
| V1 | V2 = V1 | V3 = 2V1 | V4 = 2V1 |
| T1 | T2 = 2T1 | T3 = 4T1 | T4 = 2T1 |
Wykres zależności ciśnienia od temperatury:
Wykres zależności ciśnienia od objętości:
Skorzystaj z danych wyznaczonych w podpunkcie a).

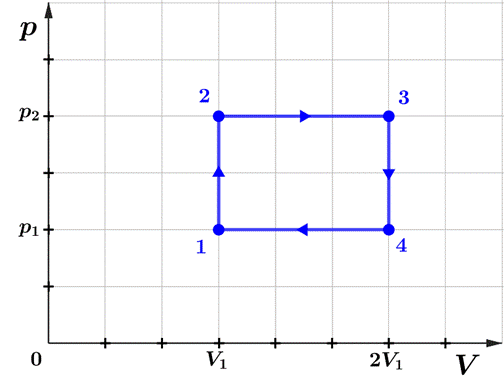

Wykres zależności ciśnienia od objętości:
Zaznacz w układzie punkty odpowiadające poszczególnym stanom gazu. Zauważ, że w przypadku przemian izobarycznych 2 → 3 oraz 4 → 1 mamy do czynienia z funkcją stałą, ponieważ ciśnienie nie ulega zmianie. Natomiast podczas przemian 1 → 2 i 3 → 1, które są izochoryczne, objętość jest stała, więc mamy do czynienia z prostymi
.

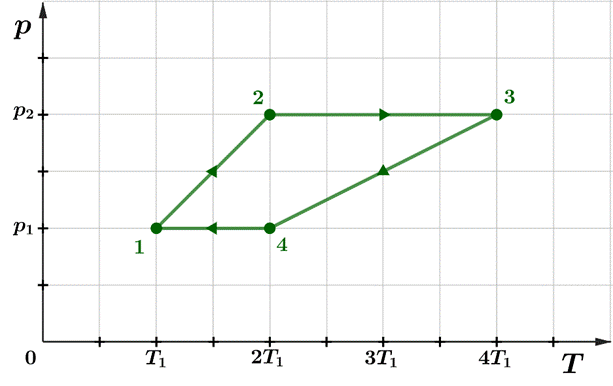

Wykres zależności ciśnienia od temperatury:
Zaznacz w układzie punkty odpowiadające poszczególnym stanom gazu. Zauważ, że w przypadku przemian izobarycznych 2 → 3 oraz 4 → 1 mamy do czynienia z funkcją stałą, ponieważ ciśnienie nie ulega zmianie. Natomiast podczas przemian 1 → 2 i 3 → 1, które są izochoryczne, mamy do czynienia z funkcją liniową, ponieważ
.
