WZÓR:
Wyznaczamy parametry gazu w stanie 1:
Wyznaczamy parametry gazu w stanie 2:
Wyznaczamy parametry gazu w stanie 3:

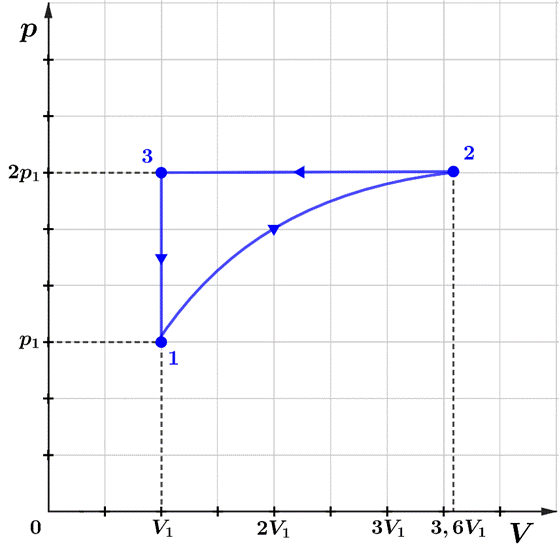

Wykres zależności ciśnienia od objętości:
Aby wyznaczyć ciśnienie gazu, w każdym ze stanów skorzystaj z równania Clapeyrona
, gdzie
– ciśnienie gazu,
– objętość gazu,
– temperatura gazu,
– stała gazowa,
– liczba moli (która nie ulega zmianie).
Stan 1:
Znane są objętość
oraz temperatura
.
Stan 2:
Z wykres można odczytać, że objętość w stanie drugim wynosi
a temperatura jest równa
.
Zauważ, że skoro przemiana 1 → 2 nie jest szczególną przemianą gazu tylko rozprężaniem gazu, to ciśnienie nie rośnie liniowo, a w sposób logarytmiczny. Można to wywnioskować z faktu, że przedłużenie przemiany nie przecina wykresu w punkcie (0, 0).
Stan 3:
Zauważ, że skoro przemiana 2 → 3 jest izobaryczna, to ciśnienie w stanie 3 jest takie samo jak w stanie 2
. Z wykresu można odczytać, że temperatury zmalała 3,6 razy
.
