Wyznacz pojemność zastępczą układu kondensatorów połączonych następująco: dwa szeregowo z trzecim równolegle, wiedząc, że każdy z nich ma pojemność 2 μF.
DANE:
SZUKANE:
WZÓR:
Wyznaczamy pojemność zastępczą układu kondensatorów:
Połączenie szeregowe:
Połączenie równoległe:
Skorzystaj ze wzorów określających pojemność zastępczą układu kondensatorów połączonych:
1. szeregowo: odwrotność pojemności zastępczej kondensatora
jest równa sumie odwrotności pojemności kondensatorów tworzących ten układ.
2. Równolegle: pojemność zastępcza kondensatora
jest równa sumie pojemności kondensatorów tworzących ten układ.

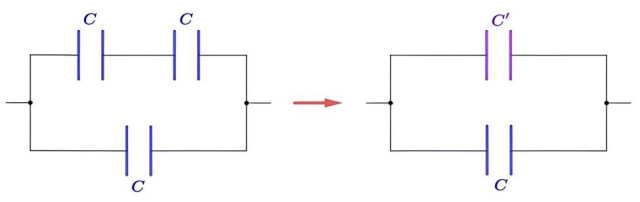

Rysunek przedstawia uproszczony schemat połączenia tych kondensatorów.
