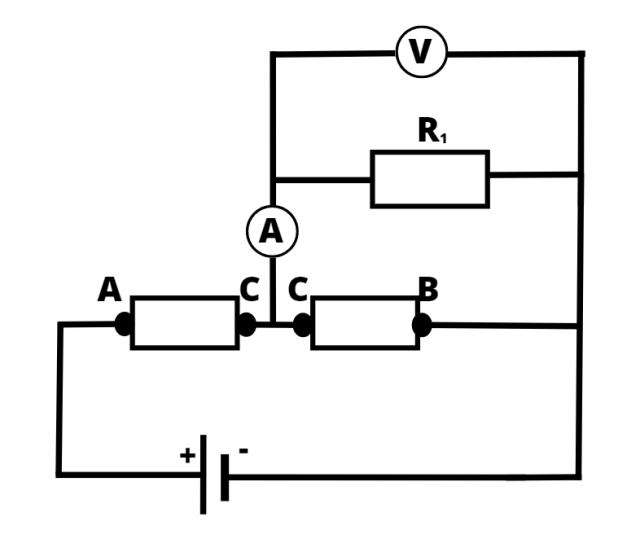

Spójrz na schemat obwodu elektrycznego i ustal, co wskaże amperomierz i woltomierz, kiedy suwak opornika suwakowego znajduje się w połowie długości.
Obwód elektryczny można sprowadzić do poniższego schematu:
Opór zastępczy układu:
Oporniki R1 i RCB są połączone równolegle:
Oporniki R1CB i RCA są połączone szeregowo:
Opór zastępczy
Napięcie:
Natężenie prądu przy wyjściu ze źródła:
Napięcie na oporniku AC:
Napięcie na oporniku R1 jest równe napięciu na RCB:
Wskazanie woltomierza:
Natężenie prądu na tej gałęzi:
Wskazanie amperomierza:
Zauważ, że w tym przypadku potencjometr jest podzielony na 2 mniejsze oporniki: AC (płynie w nim prąd z obu gałęzi), oraz CB (płynie w nim prąd tylko z jednej gałęzi.
Woltomierz ma bardzo duży opór i w praktyce uznaj, że nie ma go w obwodzie i nie zmienia on wyników. Amperomierz ma bardzo mały opór, dlatego nie ma na nim spadków napięć.
Skorzystaj ze wzoru na natężenie prądu:
gdzie R – opór elektryczny [Ω],
U – napięcie [V],
I – natężenie prądu [A].
gdzie R – opór elektryczny zastępczy [
U – napięcie [V],
I – natężenie prądu [A].
