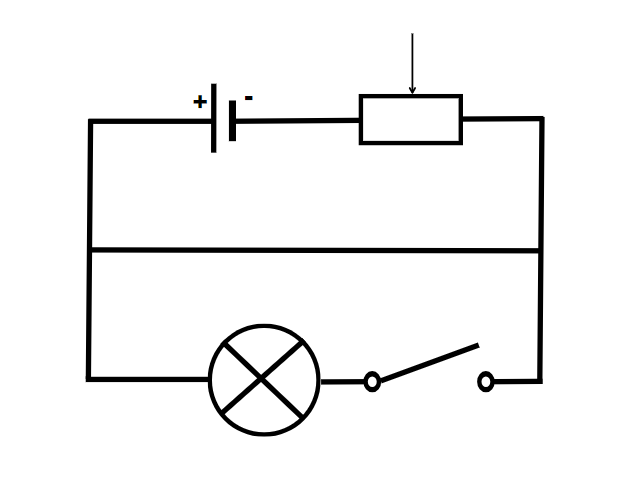

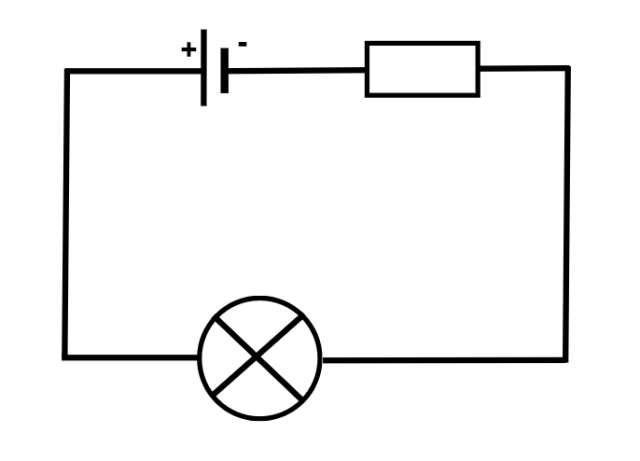

Korzystając z podanych elementów elektrycznych narysuj 2 schematy obwodu, w którym płynie prąd elektryczny. W każdym z obwodów musisz uwzględnić 2 odbiorniki.
Warunkiem płynięcia prądu w obwodzie jest istnienie źródła napięcia (np. bateria) i zamknięcie obwodu. Elementy obwodu w książce to kolejno: przewód, źródło napięcia, żarówka, opornik, wyłącznik, rezystor nastawny.
Zadanie 13.2.1.
