Policz opór zastępczy oporników przedstawionych na schemacie.
Po prawej stronie 3 oporniki są połączone szeregowo:

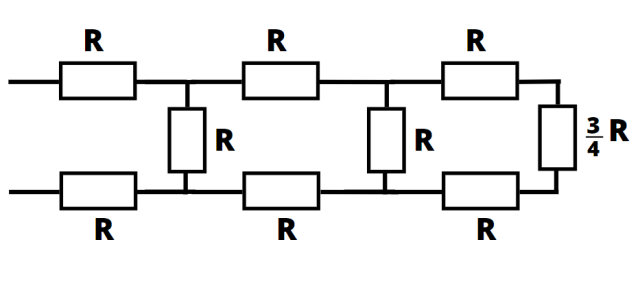

Po prawej stronie 2 oporniki połączone równolegle:

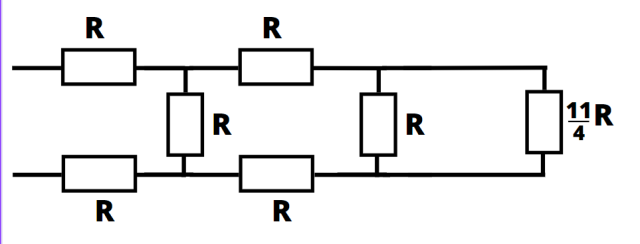

Trzy oporniki połączone równolegle:

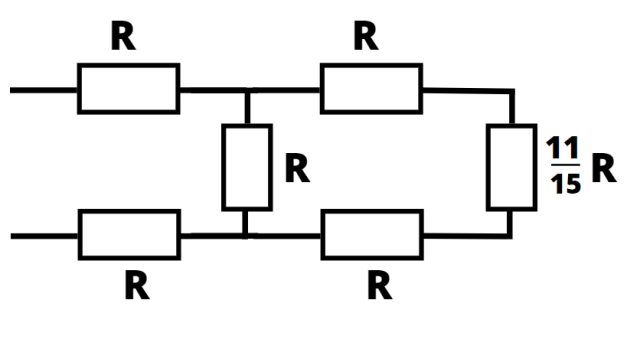

Trzy oporniki połączone szeregowo:

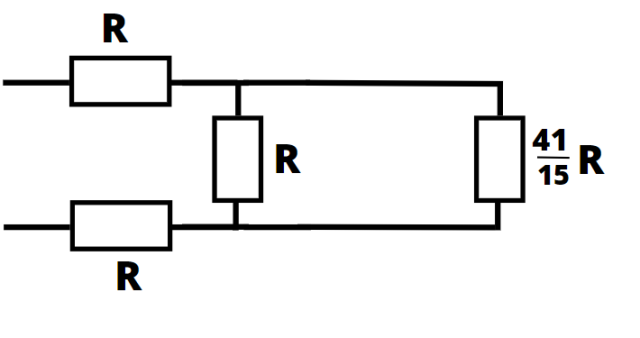

Oporniki połączone równolegle:
Trzy oporniki połączone szeregowo:
Oporniki połączone równolegle:
Ostatnie 3 oporniki połączone szeregowo:
Jeśli oporniki są połączone szeregowo, zsumuj ich wartości oporów. Jeśli są połączone równolegle, korzystaj ze wzoru:
gdzie Rzast – opór zastępczy,
R1, R2, Rn – wszystkie wartości oporników połączonych równolegle.
