W tym zadaniu na podstawie podanych informacji musisz narysować wykres zależności napięcia od natężenia prądu w obwodzie. Następnie oblicz opór wewnętrzny i siłę elektromotoryczną baterii.

Źródło: opracowanie własne

$\text{[math]}$

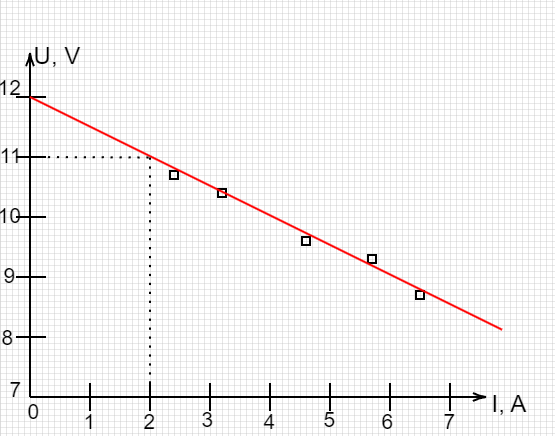

Zaznacz na wykresie punkty z uwzględnieniem niepewności i pociągnij przez nie optymalną prostą:

Źródło: opracowanie własne

Z wykresu odczytaj wartość napięcia odpowiadającą $\text{[math]}$ . Jest to siła elektromotoryczna baterii, którą zmierzy woltomierz, przy wyłączonym natężeniu.

$\text{[math]}$

Według II prawa Kirchhoffa, siła elektromotoryczna będzie równa :

$\text{[math]}$

Gdzie $\text{[math]}$ – natężenie prądu w obwodzie, $\text{[math]}$ – wartość oporu opornicy suwakowej.

Ponieważ z prawa Ohma:

$\text{[math]}$

Aby obliczyć opór $\text{[math]}$ baterii odczytaj jaka wartość napięcia odpowiada danemu natężeniu.

$\text{[math]}$
