W tym zadaniu korzystając z pomiarów sporządź wykres zależności ciśnienia w kolbie od temperatury p(T) wyrażonej w skali Kelwina, na którym uwzględniono niepewności pomiarowe 1oC dla temperatury i
Numer pomiaru: 1; Temperatura Tc: 18oC; Różnica poziomów rtęci h: 0 cm.
Numer pomiaru: 2; Temperatura Tc: 24oC; Różnica poziomów rtęci h: 1,7 cm.
Numer pomiaru: 3; Temperatura Tc: 30oC; Różnica poziomów rtęci h: 2,8 cm.
Numer pomiaru: 4; Temperatura Tc: 36oC; Różnica poziomów rtęci h: 4,6 cm.
Numer pomiaru: 5; Temperatura Tc: 42oC; Różnica poziomów rtęci h: 6,2 cm.
Numer pomiaru: 6; Temperatura Tc: 48oC; Różnica poziomów rtęci h: 7,6 cm.
Numer pomiaru: 7; Temperatura Tc: 54oC; Różnica poziomów rtęci h: 9 cm.
Numer pomiaru: 8; Temperatura Tc: 60oC; Różnica poziomów rtęci h: 10,9 cm.
Numer pomiaru: 9; Temperatura Tc: 65oC; Różnica poziomów rtęci h: 12 cm.
Numer pomiaru: 10; Temperatura Tc: 70oC; Różnica poziomów rtęci h: 13,5 cm.
Przyjmij gęstość rtęci
Zanim wykonamy wykres p(T), musimy wyrazić temperaturę w jednostkach używanych do opisu przemian termodynamicznych, czyli przeliczamy stopnie Celsjusza na kelwiny. Wartości ciśnienia obliczyliśmy w punkcie a).
Numer pomiaru: 1; Temperatura T: 291 K; Ciśnienie gazu w kolbie p : 1018 hPa.
Numer pomiaru: 2; Temperatura T: 297 K; Ciśnienie gazu w kolbie p : 1041 hPa.
Numer pomiaru: 3; Temperatura T: 303 K; Ciśnienie gazu w kolbie p : 1055 hPa.
Numer pomiaru: 4; Temperatura T: 309 K; Ciśnienie gazu w kolbie p : 1079 hPa.
Numer pomiaru: 5; Temperatura T: 315 K; Ciśnienie gazu w kolbie p : 1100 hPa.
Numer pomiaru: 6; Temperatura T: 321 K; Ciśnienie gazu w kolbie p : 1119 hPa.
Numer pomiaru: 7; Temperatura T: 327 K; Ciśnienie gazu w kolbie p : 1137 hPa.
Numer pomiaru: 8; Temperatura T: 333 K; Ciśnienie gazu w kolbie p : 1162 hPa.
Numer pomiaru: 9; Temperatura T: 338 K; Ciśnienie gazu w kolbie p : 1177 hPa.
Numer pomiaru: 10; Temperatura T: 343 K; Ciśnienie gazu w kolbie p : 1197 hPa.
W układzie współrzędnych zaznaczamy punkty pomiarowe, a następnie określamy niepewności pomiarowe.
– dla temperatury:
– dla ciśnienia obliczamy ją ze wzoru:

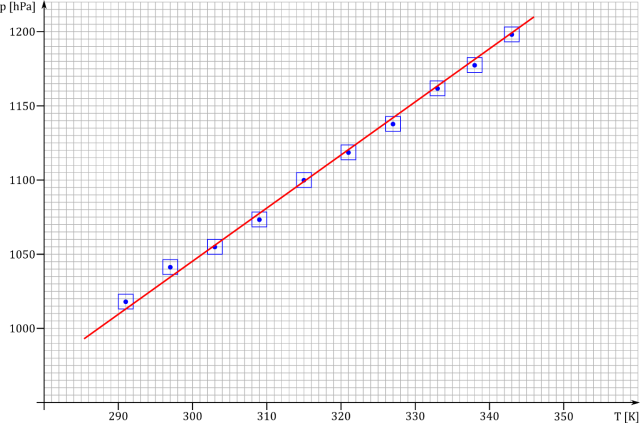

Na wykresie rysujemy prostokąty niepewności pomiarowych, w których znajdują się punkty pomiarowe.
Sporządzamy wykres p(T). Prowadzimy prostą tak, aby przechodziła możliwie najbliżej wszystkich punktów pomiarowych.
Otrzymany wykres mieści się w prostokątach pomiarowych, co oznacza, że uwzględnia pomiary wraz z granicą niepewności. Możemy więc przyjąć, że
Odpowiedź: Wykres p(T) sporządzony na podstawie wyników doświadczenia potwierdza prawo Charles’a.
Przeliczamy stopnie Celsjusza na kelwiny i obliczamy ciśnienie w kolbie. Na podstawie niepewności pomiaru wysokości obliczamy niepewność ciśnienia. Udało nam się poprowadzić prostą tak, że przechodzi przez wszystkie punkty z uwzględnieniem niepewności pomiarowych, co oznacza, że prawo Charles’a jest spełnione.
