W tym zadaniu sporządź wykresy przemian gazu w trzech różnych układach współrzędnych: (V, p), (T, p) i (T, V), jeśli początkowo gaz miał temperaturę T1 = 227oC, ciśnienie p1 = 200 hPa i objętość V1 = 2 dm3. Najpierw gaz został sprężony izotermicznie do parametrów: temperatura T2 = 227oC, ciśnienie p2 = 400 hPa i objętość V1 = 1 dm3, następnie gaz oziębiono izobarycznie do temperatury T3 = -23oC, ciśnienia p3 = 400 hPa i objętości V3 = 0,5 dm3, a na koniec rozprężono izotermicznie do temperatury T4 = -23oC, ciśnienia p3 = 200 hPa i objętości V3 = 1 dm3.

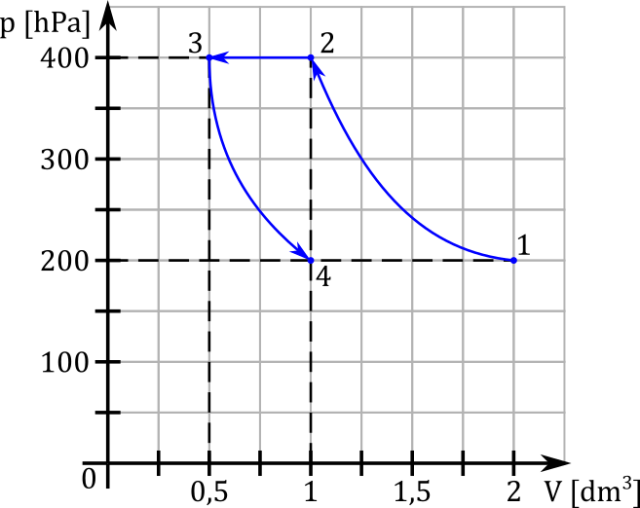

Nanosimy punkty będące stanami termodynamicznymi zgodnie z danymi. Przemiana izotermiczna w układzie (V, p) jest funkcją homograficzną, a przemiana izobaryczna w układzie (V, T) prostą przechodzącą przez początek układu współrzędnych.
