DANE:
SZUKANE:
WZÓR:

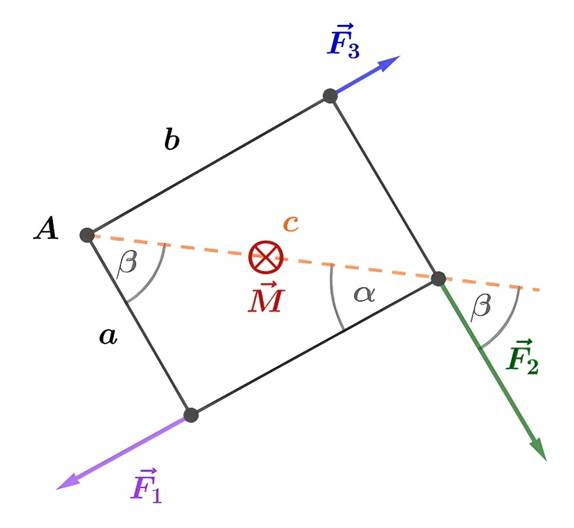

Wyznaczamy odległość siły F2 od punktu A:
Obliczamy momenty sił:
Obliczamy moment sił układu w punkcie A:
Kierunek wektora momentu sił jest prostopadły do płaszczyzny kartki, a jego zwrot za kartkę.
Oblicz moment sił układu
jako sumę momentów poszczególnych sił. Skorzystaj ze wzoru na moment siły
, gdzie
– ramię siły (wektor odległość punktu przyłożenia siły od punktu A),
– wartość przyłożonej siły,
– kąt zawarty między wektorami
.
W tym przypadku ramiona sił stanowią odpowiednio długości
, gdzie długość
to przekątna prostokąta, którą wyznacz z twierdzenia Pitagorasa.
Kierunek i zwrot wektora

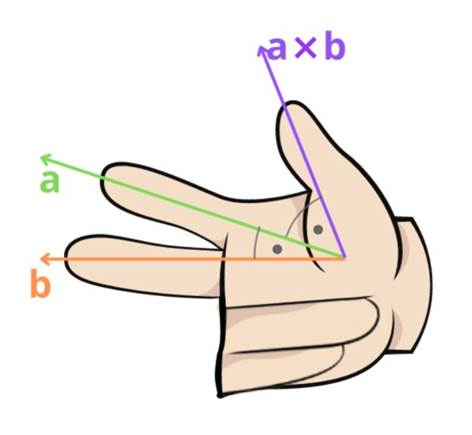

wyznacz, korzystając z reguły prawej dłoni. Jej działanie przedstawia ilustracja.
