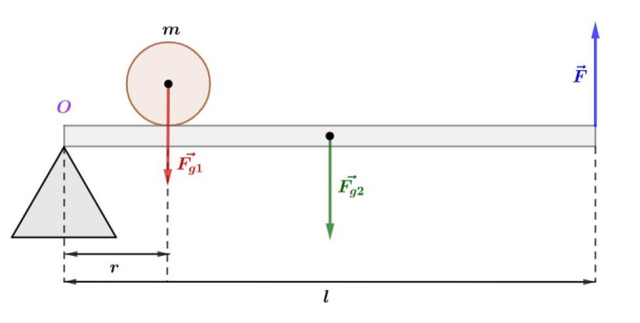

Wyznacz najmniejszą wartość siły
, jaka musi działać na prawy koniec dźwigni jednostronnej o ciężarze 80 N i długości 100 cm, aby można było podnieść ciało o masie 50 kg, które znajduje się w odległości 20 cm od podpórki. Przyjmij, że oś obrotu pokrywa się z punktem zetknięcia sztaby z podpórką.
DANE:
SZUKANE:
WZÓR:
Wyznaczamy wartość siły:
Aby unieść kamień, to zgodnie z pierwszą zasadą dynamiki dla ruchu obrotowego wypadkowy moment sił
musi być równy zeru.
Obierz oś obrotu wzdłuż lewej krawędzi sztaby, a następnie wyznacz moment każdej z sił, używając wzoru na moment siły
, gdzie
– ramię siły (wektor odległości punktu przyłożenia siły od osi),
– wartość przyłożonej siły,
– kąt zawarty między wektorami
.

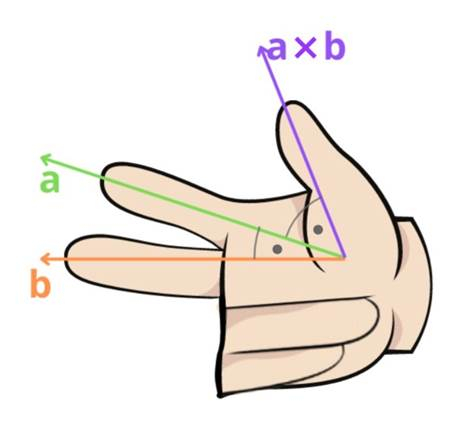

Zauważ, że z reguły prawej dłoni wynika, że moment siły
jest przeciwny do momentów sił
oraz
(tę zasadę obrazuje ilustracja). Stąd moment siły
jest równy sumie momentów
oraz
. Z otrzymanego równania wyznacz wartość tej siły.
