Mając dany odcinek zaznaczony na płaszczyźnie oraz wiedząc, że jest on obrazem rzutu równoległego pięciokąta, określ, wzajemne położenie prostej opisującej kierunek rzutowania z płaszczyzną, w której zawiera się podana figura.
Zauważ, że aby stworzyć obraz pewnej figury na płaszczyźnie w rzucie równoległym to przez jego krawędzie musisz poprowadzić prostą wyznaczającą kierunek rzutu i zaznaczyć punkty przecięcia z rzutnią.
Jedyna sytuacja, kiedy powstanie tylko jeden odcinek na rzutni jest wtedy, gdy płaszczyzna, na której znajduje się figura, jest równoległa z prostą wyznaczającą kierunek rzutu.

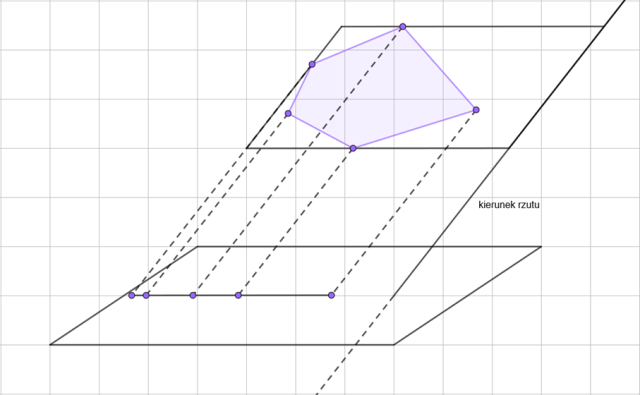

Zauważ, że obraz figury w rzucie równoległym powstaje przez poprowadzenie przez jej krawędzie oraz rzutnię, prostych równoległych do prostej wyznaczającej kierunek rzutu. Miejsca przecięcia tych prostych z rzutnią wyznaczają obraz. W momencie, gdy figura, którą chcesz zrzutować, oraz prosta wyznaczająca kierunek rzutu, są równoległe, to może powstać tylko jeden punkt na rzutni. Sytuację tą prezentuje rysunek poniżej:
