Stwórz obraz trójkąta ABC w rzucie prostokątnym, gdy wiesz, że CD to wysokość tego trójkąta, CE jest środkową, |AD| = 3|DB|, obrazem jest trójkąt A1B1C1 i tylko krawędź AB jest równoległa do rzutni. Na rysunku zaznacz odcinki C1D1 oraz C1E1. Dodatkowo określ stosunek |A1D1| : |D1E1| : |E1B1|.

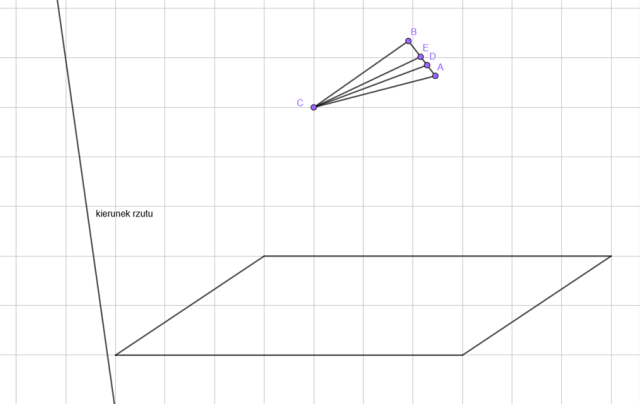

Narysuj prostą wyznaczającą kierunek rzutowania oraz trójkąt, którego krawędź AB jest równoległa do płaszczyzny:

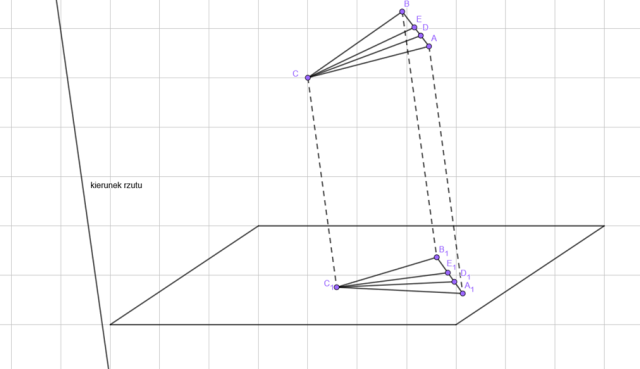

Poprowadź przez wierzchołki oraz punkty E i D proste równoległe do kierunku rzutu:

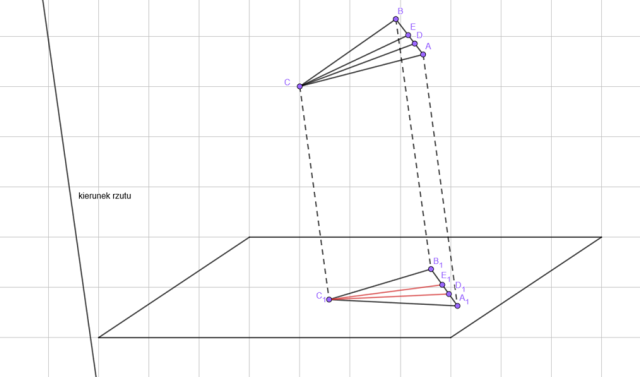

Zaznacz odcinki C1D1 oraz C1E1:
Oznacz długość odcinka AD jako x. Zauważ, że:
Skoro odcinek CE jest środkową, to punkt E wyznacza środek odcinka AB, a więc:
Jednym z niezmienników rzutu równoległego jest to, że stosunek podziału odcinka jest niezmienny i jest taki sam jak w pierwotnej figurze. Oznacza to, że stosunek odcinków |A1D1| : |D1E1| : |E1B1| wynosi:
Aby wyznaczyć obrazy punktów C oraz D, musisz poprowadzić przez nie prostą równoległą do prostej AA1. Następnie zaznacz miejsca przecięcia tych prostych z rzutnią. Do określenia stosunku odcinków |A1C1| : |C1D1| : |D1B1| wykorzystaj jeden z niezmienników rzutu równoległego, a dokładniej niezmiennik mówiący o tym, że stosunki podziału odcinka pozostają takie same.
