Narysuj obraz kwadratu A1B1C1D1 w rzucie równoległym na płaszczyznę (ABCD), wiedząc, że ABCDA1B1C1D1 jest sześcianem oraz AD1 wyznacza kierunek rzutu.

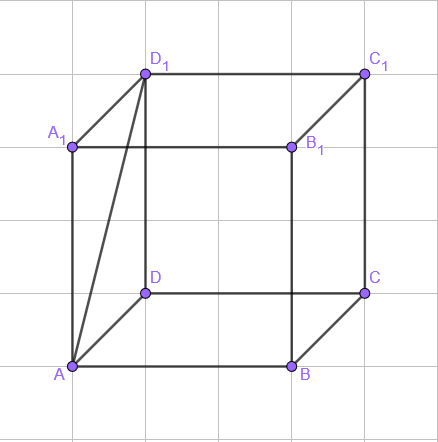

Zacznij od przerysowania rysunku z zadania:
Zauważ, że kwadrat A1B1C1D1 jest równoległy do płaszczyzny (ABCD) oraz obraz odcinka D1C1 będzie się zawierać w odcinku AB.

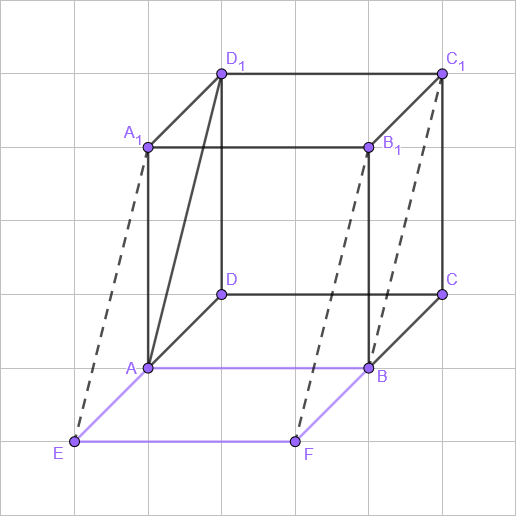

Skoro podany kwadrat jest równoległy, to znaczy, że obraz będzie przystający do pierwotnej figury, czyli odcinki będą miały takie same długości. Poprowadź proste równoległe do AD1 i zaznacz obrazy punktów A1 i B1. Obrazy nazwij odpowiednio E i F:
Połącz punkty AEFB:
Zaznaczona figura jest obrazem kwadratu A1B1C1D1.
Zauważ, że kwadrat A1B1C1D1 jest równoległy do płaszczyzny, co oznacza, że jego obraz będzie do niego przystający. Obrazami punktów D1 iC1 są punkty A i B, wystarczy teraz poprowadzić z nich tych punktów odcinki przystające do odcinków odpowiednio AD oraz CB, a następnie połączyć te odcinki, aby utworzyć obraz podanego kwadratu.
