Narysuj obraz trójkąta DCP, gdzie |D1P| = |PC1|, w rzucie równoległym na płaszczyznę (ABCD), wiedząc, że ABCDA1B1C1D1 jest sześcianem oraz AD1 wyznacza kierunek rzutu.

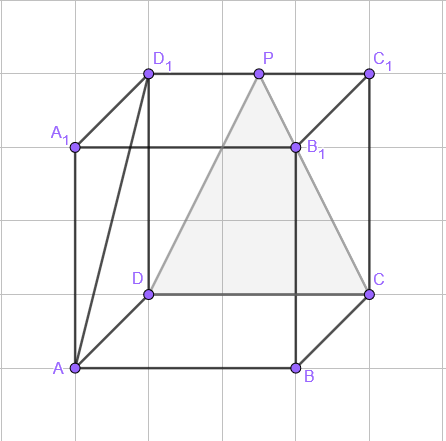

Zacznij od przerysowania rysunku z zadania:
Zauważ, że odcinek D1C1 jest równoległy do płaszczyzny (ABCD), co oznacza, że obraz punktu P, który jest zawarty w odcinku D1C1, znajdzie się w połowie odcinka AB oraz odcinek DC zawiera się już w płaszczyźnie, a więc będzie też swoim obrazem.

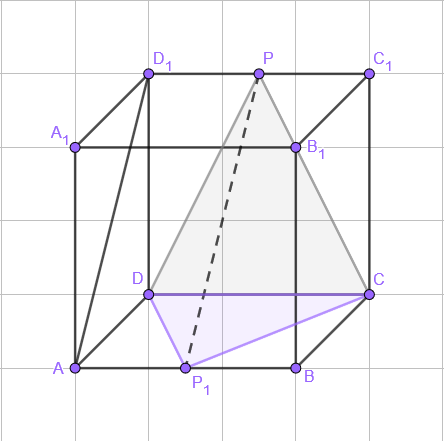

Narysuj prostą równoległą do kierunku rzutu przechodzącą przez punkt P i zaznacz jego obraz na odcinku AB. Następnie połącz wierzchołki P1CD, to będzie obraz trójkąta DCP:
Zauważ, że podstawa trójkąta DCP już zawiera się w płaszczyźnie, a więc jej rzut to będzie dokładnie ten sam odcinek. Dodatkowo odcinek D1C1 jest równoległy do płaszczyzny, co oznacza, że obraz punktu P znajdzie się w połowie odcinka AB. Poprowadź prostą równoległą do kierunku rzutu przez punkt P i zaznacz jego obraz P1 na odcinku AB. Połącz punkty P1CD, aby narysować obraz podanego trójkąta.
