Narysuj obraz trójkąta DBC1 w rzucie równoległym na płaszczyznę (ABCD), wiedząc, że ABCDA1B1C1D1 jest sześcianem oraz AD1 wyznacza kierunek rzutu.

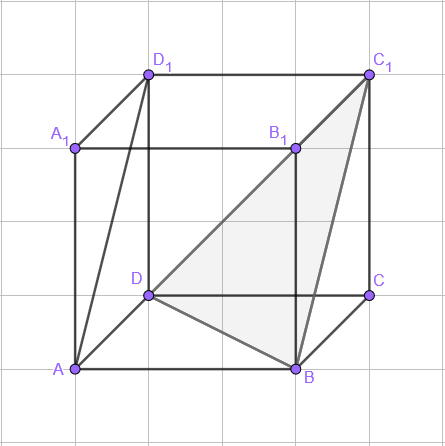

Zacznij od przerysowania rysunku z zadania:
Zauważ, że odcinek DB zawiera się już w płaszczyźnie (ABCD), a odcinek BC1 jest równoległy do kierunku rzutu, oznacza to, że obrazem tego trójkąta będzie odcinek DB:
Zauważ, że podstawa trójkąta DBC1 już zawiera się w płaszczyźnie, a więc jej rzut to będzie dokładnie ten sam odcinek. Dodatkowo odcinek BC1 jest równoległy do kierunku rzutu, co oznacza, że punkt C1 pokryje się z punktem B. Stąd, obrazem rzutu tego trójkąta będzie odcinek DB.
